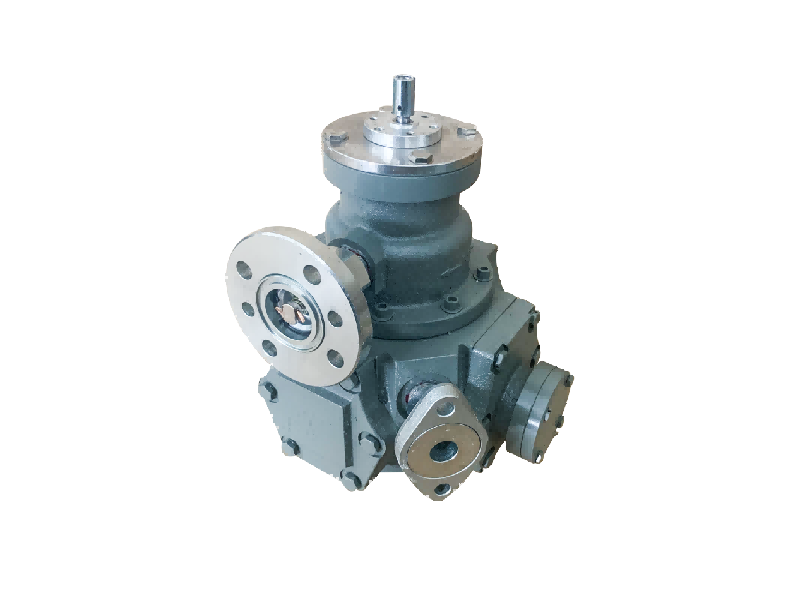

चा गाभाएलपीजीएफएम 1 फ्लोमीटरबंद दंडगोलाकार शेल आहे. दंडगोलाकार ड्रमच्या मध्यवर्ती अक्षांभोवती विनामूल्य रोटेशनच्या आत शेल स्थापित केलेला, रेडियल ब्लेडद्वारे ड्रम तीन किंवा चार स्वतंत्र गॅस चेंबरमध्ये (किंवा ‘बादली’) विभक्त झाला. प्रत्येक चेंबरमध्ये आतील भिंतीमध्ये (मध्यभागी अक्षांजवळ) आणि बाह्य भिंतीमध्ये (गृहनिर्माण जवळ) सरळ स्लिट उघड्या असतात: आतील ओपनिंग चेंबरच्या मीटरिंग चेंबरचे इनलेट म्हणून काम करते आणि बाह्य ओपनिंग चेंबरचे आउटलेट म्हणून काम करते. एलपीजीएफएम 1 गृहनिर्माण सीलिंग लिक्विड म्हणून पाण्याचे अर्धे भाग किंवा लो-व्हिस्कोसिटी तेलाने भरलेले आहे, जेणेकरून रोटरचा खालचा अर्धा भाग द्रव मध्ये बुडला जाईल. ही लिक्विड सीलिंग पद्धत फ्लोमीटरची मुख्य वैशिष्ट्य आहे, जी पारंपारिक व्हॉल्यूमेट्रिक फ्लोमीटरच्या यांत्रिक सीलिंगची जागा घेते आणि एक अनोखी गळती मुक्त ऑपरेशन प्राप्त करते.
वर्कफ्लोमध्ये फ्लोमीटर इनलेटमधून गॅस खालीलप्रमाणे आहे:
इन्फ्लॅटेबल स्टेज: गॅस प्रथम गॅस चेंबरच्या विशिष्ट स्थितीत (जसे की चेंबर). यावेळी, आतील इनलेटच्या ए चेंबरने फक्त द्रव पृष्ठभागाच्या संपर्कात आणले आणि गॅसशी जोडलेले इनलेट ए चेंबर भरण्यास सुरवात केली. त्याच वेळी, दुसरा चेंबर (उदा. चेंबर बी) गॅसने भरलेला आहे आणि त्याचे आतील आणि बाह्य उद्घाटन द्रव पृष्ठभागाद्वारे सील केले जाते, एक बंद ‘बादली’ जागा - मीटरिंग चेंबर. तिसर्‍या चेंबरमध्ये (उदा. चेंबर सी) त्याचे बाह्य आउटलेट द्रव पृष्ठभागाच्या संपर्कात आहे आणि मीटर आउटलेटवर गॅसला वेंट करण्यास सुरवात करते.
ड्राइव्ह आणि रोटेशन: गॅस ए चेंबर भरत असताना, फिरणारे सिलेंडर इनलेट प्रेशरद्वारे चालविलेल्या असंतुलित शक्तीच्या अधीन केले जाते आणि त्याच्या मध्यवर्ती अक्षांभोवती घड्याळाच्या उलट दिशेने फिरणे सुरू होते (रोटेशनची दिशा डिझाइनवर अवलंबून असते आणि उदाहरणाच्या उलट दिशेने दर्शविली जाते).
त्याच वेळी, चेंबर ए चेंबर बीच्या मूळ स्थितीत फिरतो आणि त्याचे आतील आणि बाह्य उघड्या द्रव पृष्ठभागाद्वारे सील केले जातात, ज्यामुळे नवीन मीटरिंग चेंबर तयार होतो. अशाप्रकारे, प्रत्येक चेंबरमध्ये चक्र होते: चलनवाढ → सीलबंद चेंबरची निर्मिती → एक्झॉस्ट → विसर्जन करून रीसेट.
व्हॉल्यूमेट्रिक मोजमापाचा आधार: मुख्य मुद्दा असा आहे की ड्रमच्या प्रत्येक क्रांतीसाठी, गॅसचे प्रमाण ‘चेंबर्सची संख्या × वैयक्तिक चेंबर्सची मात्रा’ च्या बरोबरीने मीटरमधून जाते. उदाहरणार्थ, चार-चेंबर रोटरच्या बाबतीत, एक क्रांती चेंबर्सच्या खंडापेक्षा चार पट सोडते. सिलिंडरच्या रोटेशनची संख्या बाह्य मोजणी निर्देशक (उदा. मेकॅनिकल काउंटर किंवा इलेक्ट्रॉनिक सेन्सर) मध्ये प्रसारित केली जाते, जी फ्लोमीटरमधून जाणार्‍या गॅसची एकूण मात्रा अचूकपणे जोडू शकते.
एलपीजी फ्लोमीटरत्याच्या लिक्विड सीलिंग तत्त्वाच्या आधारे, नॉन-लीकेज व्हॉल्यूमेट्रिक फ्लोमीटरचा एक अद्वितीय वर्ग. त्याची त्रुटी वैशिष्ट्ये (जसे की रेखीयता, पुनरावृत्तीक्षमता) आणि इतर व्हॉल्यूमेट्रिक फ्लोमीटर (जसे की गर्डल व्हील, झिल्ली) च्या यांत्रिक सीलिंगवर अवलंबून असतात, सामान्यत: उत्कृष्ट अचूकता, मोजमाप अचूकतेसह 0.2 ते 0.5 पातळीपर्यंत. तथापि, ऑपरेशनचे तत्व देखील विशिष्ट मर्यादा आणते:
फ्लो रेंज मर्यादा: गॅस चेंबरमध्ये द्रव प्रभावीपणे सील केला जाऊ शकतो हे सुनिश्चित करण्यासाठी आणि द्रव पातळी किंवा द्रव प्रवेशामध्ये हिंसक चढ -उतार न आणता गॅस सहजतेने डिस्चार्ज होऊ शकतो, रोटरी सिलेंडरची फिरणारी गती खूप वेगवान असू शकत नाही. हे जास्तीत जास्त मोजण्यायोग्य प्रवाह दर मर्यादित करते. म्हणूनच, एलपीजीएफएम 1 फ्लो मीटर प्रामुख्याने लहान प्रवाह वायूंच्या अचूक मोजमापासाठी योग्य आहेत, सामान्यत: प्रयोगशाळांमध्ये वापरल्या जातात, मानक मीटर कॅलिब्रेशन, विशेष प्रक्रियेचे लहान प्रवाह आणि इतर परिस्थिती.
गॅस सुसंगततेची आवश्यकता: मोजण्यासाठी गॅस फ्लोमीटरच्या आत सीलिंग द्रव मध्ये विरघळली जाऊ नये किंवा सीलिंग लिक्विडशी कोणतीही रासायनिक प्रतिक्रिया किंवा परस्परसंवाद होऊ शकत नाही. असे करण्यात अयशस्वी झाल्यास मोजमाप त्रुटी (उदा. गॅस विघटनामुळे लहान व्हॉल्यूम रीडिंग), द्रव स्वरूपात बदल किंवा मीटरचे नुकसान देखील होऊ शकते. एखाद्या विशिष्ट वायूच्या अचूक मोजमापासाठी योग्य सीलिंग लिक्विड (पाणी, तेल किंवा इतर जड द्रव) ची निवड आवश्यक आहे.
इतर बाबीः मीटरला आडवे बसविणे आवश्यक आहे आणि वापरात असताना द्रव पातळी निर्दिष्ट चिन्हावर राखणे आवश्यक आहे. सभोवतालच्या तपमानातील बदलांमुळे सीलिंग लिक्विडच्या प्रमाणात बदल होऊ शकतात आणि त्यांचे लक्ष किंवा नुकसान भरपाईची आवश्यकता असते. अत्यंत अचूक असूनही, ते सहसा आकार आणि वजनात तुलनेने मोठे असतात आणि द्रव पातळी आणि स्वच्छतेची नियमित देखभाल आवश्यक असते.
थोडक्यात, एलपीजी फ्लोमीटर, त्यांच्या उच्च अचूकतेसह, कोणतीही गळती आणि अंतर्ज्ञानी तत्त्व, लहान प्रवाह वायूंच्या एकूण व्हॉल्यूम मोजमापाच्या क्षेत्रात एक महत्त्वपूर्ण स्थान व्यापते, परंतु त्यांच्या लागू प्रवाह श्रेणी आणि गॅस-सीलबंद द्रव सुसंगतता आवश्यकतेचे काटेकोरपणे अनुसरण करणे आवश्यक आहे.
