फ्लो मीटर स्थापित करताना आपण काय लक्ष द्यावे?

चा वापरप्रवाह मीटरआम्हाला खूप त्रास वाचतो, परंतु फ्लो मीटर योग्यरित्या स्थापित करण्यासाठी, खालील मुद्दे लक्षात घेतले पाहिजेत:

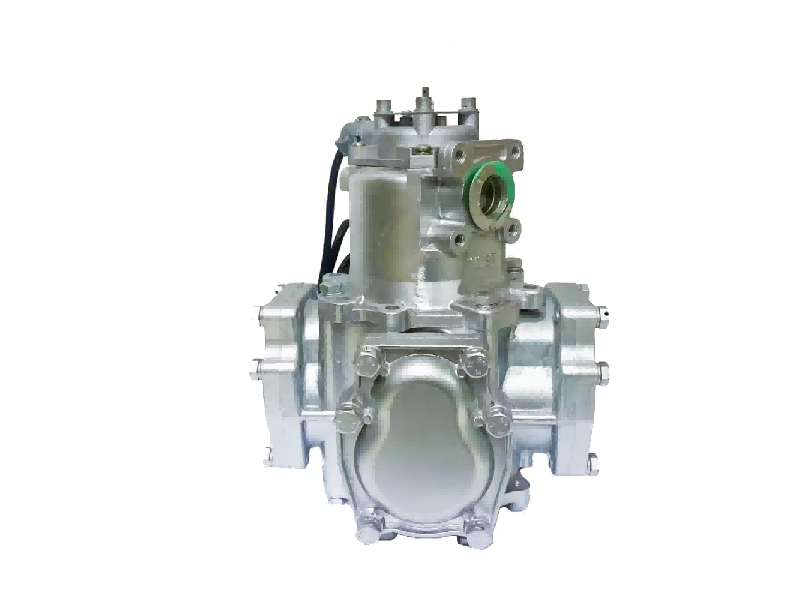

flow meters

1. साइटचे मूल्यांकन आणि प्राथमिक कॉन्फिगरेशन

स्थान निवडीमुळे यांत्रिक कंपन स्त्रोत आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेप झोन टाळण्याचे प्राधान्य देणे आवश्यक आहे-हायड्रॉलिक डॅम्पिंग माउंट्स (आयएसओ 10816-3 मध्ये निर्दिष्ट केलेले) अनिवार्य आहेत जेथे पाइपलाइन कंपन 0.1 मिमीचे मोठेपणा ओलांडते आणि 380 व्ही. शिल्डिंग). लिक्विड पाइपलाइनला किमान 3 ° ऊर्ध्वगामी उतार (प्रति मीटर 52.4 मिमी वाढणे) आवश्यक आहे. 0.02 मिमी/मीटर अचूक पातळीने सत्यापित केले गेले आहे, ज्यात यू-बेंड शिखरावर स्पिरॅक्स सार्को एआरव्ही 20 व्हेंट वाल्व्ह (≥5 एल/मिनिट क्षमता) आहे-एक वॉटर ट्रीटमेंट प्लांटने वायफळ लॉकमुळे 37 तास इलेक्ट्रोमॅग्नेटिक मेटर अपयशाचा अनुभव घेतला. प्रवाह दिशानिर्देश संरेखन ≤2 ° त्रुटी (लेसर-संरेखन सत्यापित) मध्ये राखणे आवश्यक आहे; भोवरा मीटरची रिव्हर्स इन्स्टॉलेशन शेडर बारची कायमची हानी करते.

2. मीटर बॉडी इंस्टॉलेशन आणि फ्लो रेजिम अ‍ॅश्युरन्स

स्ट्रेट-रन पाईप लांबी विघटन स्त्रोतांद्वारे वर्गीकृत केली जाते: 10 ° कोपर (उदा., डीएन 100 पाईपसाठी 1.0 मीटर), पंप/वाल्व्हचे ≥20 व्यास अपस्ट्रीम. रोझमाउंट 1495 ट्यूब बंडल फ्लो कंडिशनर 5 व्यासांपर्यंत सरळ-धावण्याची आवश्यकता कमी करू शकते जिथे जागा प्रतिबंधित आहे (रिफायनरीचे व्ही-कोन मीटर रेकॉर्ड केलेले -8% अपुरी सरळ पाईप्समधून पद्धतशीर त्रुटी). पूर्ण-पाईप ऑपरेशनचा वापर ड्युअल यंत्रणेद्वारे केला जातो: क्षैतिज पाईप्स (इष्टतम बबल एस्केप एंगल) मध्ये 30 ° ऊर्ध्वगामी अभिमुखता, आणि आउटलेट बॅकप्रेशर वाल्व्ह> 1.25 × फ्लुइड वाष्प दबाव (70 ° से. गरम पाण्याच्या यंत्रणेसाठी 31 केपीए)-एक जिल्हा हीटिंग स्टेशन 63% अल्ट्रासोनिअन बॅकप्रिस्ड. चाळीस-जाळी स्टेनलेस स्टील फिल्टर्स (≥380μm कण कॅप्चरिंग, ऑटो-बॅकवॉश ΔP> 0.5bar) 5 पाईप व्यास अपस्ट्रीम स्थापित करणे आवश्यक आहे-जेव्हा सुक्रोज क्रिस्टल्सने फिल्ट्रेशनशिवाय त्याचे बीयरिंग जाम केले तेव्हा साखर रिफायनरीचे टर्बाइन मीटर जप्त केले.

3. सिस्टम एकत्रीकरण आणि अंतिम प्रमाणीकरण

फेज-विभाजन उपकरणे मीडिया प्रकाराद्वारे कॉन्फिगर केली जातात: गॅस लाइनना कंडेन्सेट भांडी (व्हॉल्यूम ≥5% पाईप व्हॉल्यूम) आवश्यक आहेत 1 पाईप व्यास अपस्ट्रीम टीएलव्ही जे 3 एक्स ट्रॅप्ससह जोडलेल्या, लिक्विड लाईन्सला पाइपलाइन मुकुट (गॅस व्हॉल्यूम फ्रॅक्शन <0.5%) आवश्यक आहे (गॅस व्हॉल्यूम फ्रॅक्शन <0.5%) ओले स्टीमपासून कोरीओलिस मीटरमध्ये 18% घनता वाहून). पाइपलाइन थर्मल विस्ताराची गणना ΔL = 12.3 × 10⁻⁶ × l × ΔT (1.23 मिमी/मीटर 304 एसएस पाईप्ससाठी ΔT = 100 डिग्री सेल्सियस) म्हणून केली जाते, ω-एक्सपॅन्सियन जोडांनी ≥1.5ΔL (विट्झेनमॅन आरबीक मालिका) ची भरपाई केली. फिक्स्ड स्पेस केलेले अंतर ≤15 मीटर अंतरावर आणि पीटीएफई लाइनरसह स्लाइडिंग सपोर्ट आवश्यक आहेत (फ्लॅंज स्ट्रेस फ्रॅक्चरपासून पॉवर प्लांट रेकॉर्ड केलेले हेलियम गळती जास्त). बायपास सिस्टम एक ट्रिपल-वाल्व्ह ट्रेन (झेड 41 एच गेट वाल्व + क्यू 41 एफ बॉल वाल्व + जे 41 ए ग्लोब वाल्व, लीक क्लास एएनएसआय क्लास सहावा) नियुक्त करते, ऑनलाईन शून्य कॅलिब्रेशनसाठी ड्युअल आयसोलेशन वाल्व्हसह पूरक (बायपास कमतरतेमुळे एक परिष्कृत $ 82,000 देखभाल तोटा). अंतिम तपासणी तीन नॉन-वाटाघाटी करण्यायोग्य प्रोटोकॉलची अंमलबजावणी करते: वेल्डिंग दरम्यान अल्ट्रासोनिक ट्रान्सड्यूसर रिमूव्हल (80 डिग्री सेल्सियस तापमान मर्यादा), इलेक्ट्रोमॅग्नेटिक मीटर (1.5 एम कॉपर इलेक्ट्रोड, प्रतिरोध <4ω) साठी समर्पित ग्राउंडिंग रॉड्स आणि 1.5 × कार्यरत दबाव (<1 ⁻⁶ एमबीआर) रेट rage 4 rage rage rage rage एस.


सोपे नाही, बरोबर? तथापि, एकदा आम्ही हे मुद्दे लक्षात घेतले,प्रवाह मीटरअधिक चांगल्या वापरासाठी ठेवले जाऊ शकते.
