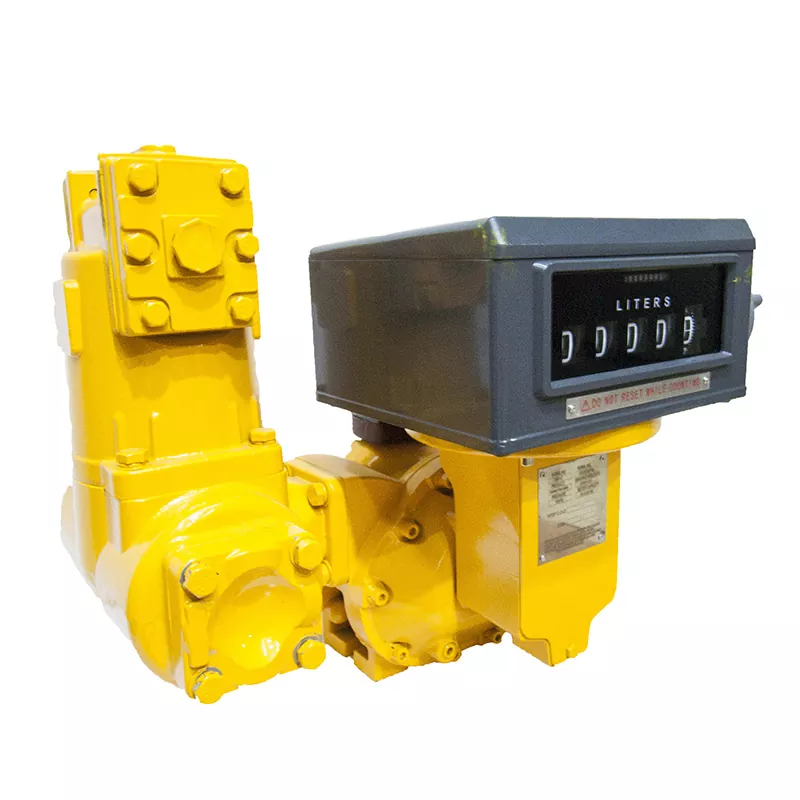

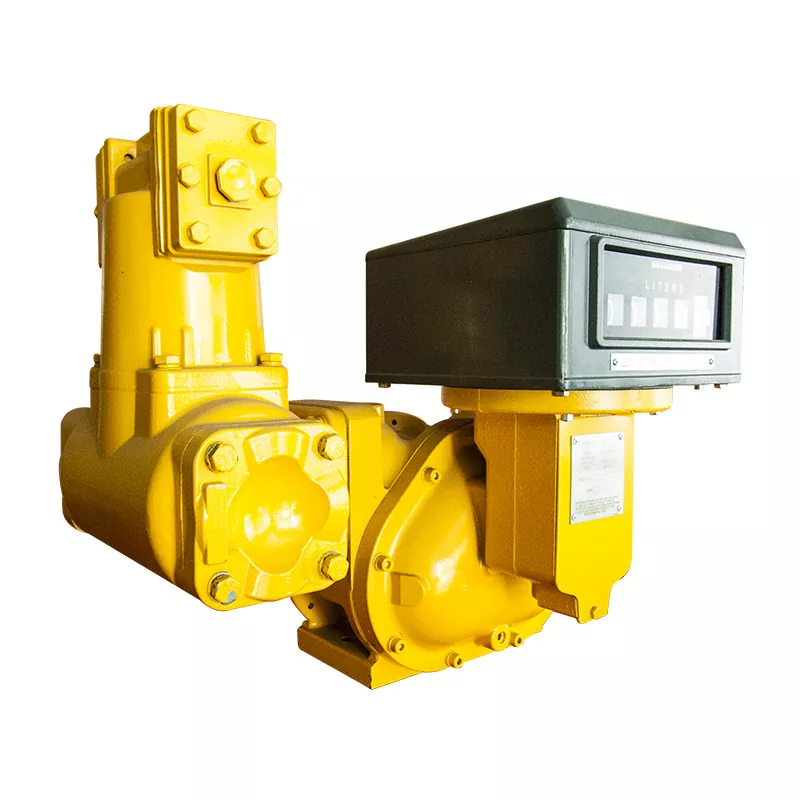

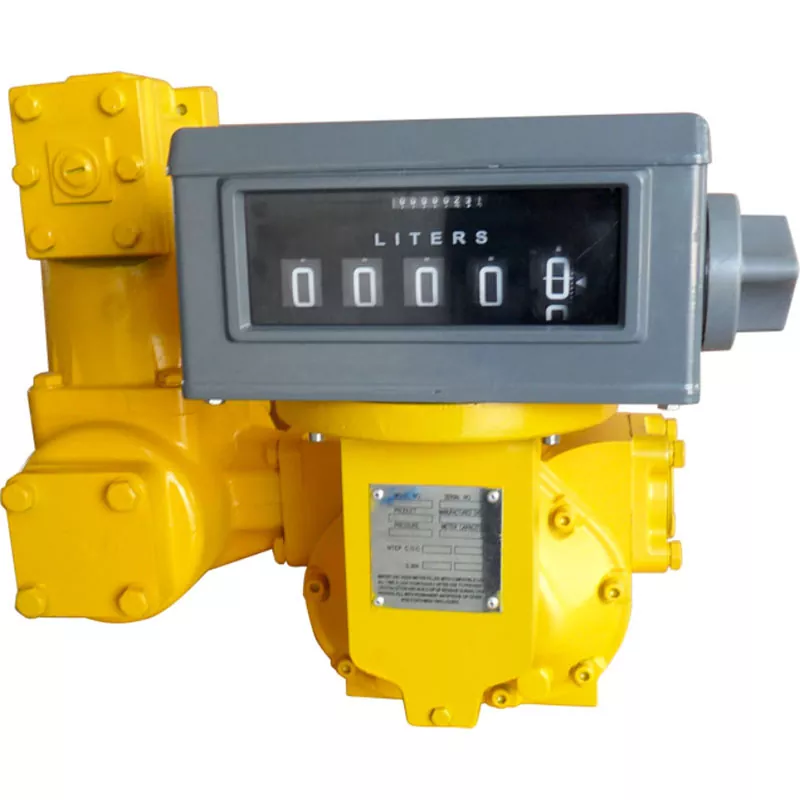

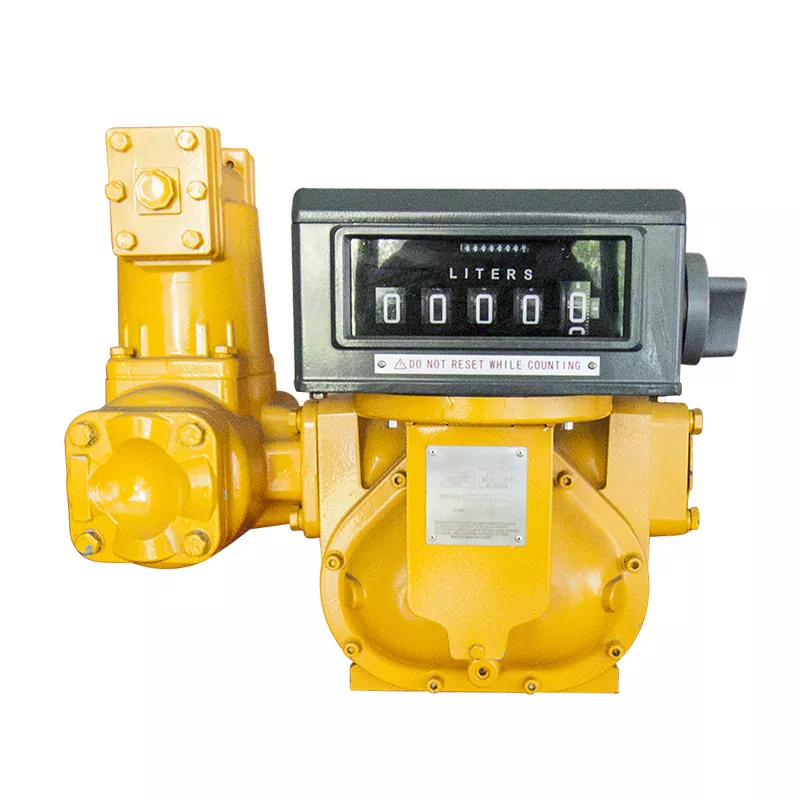

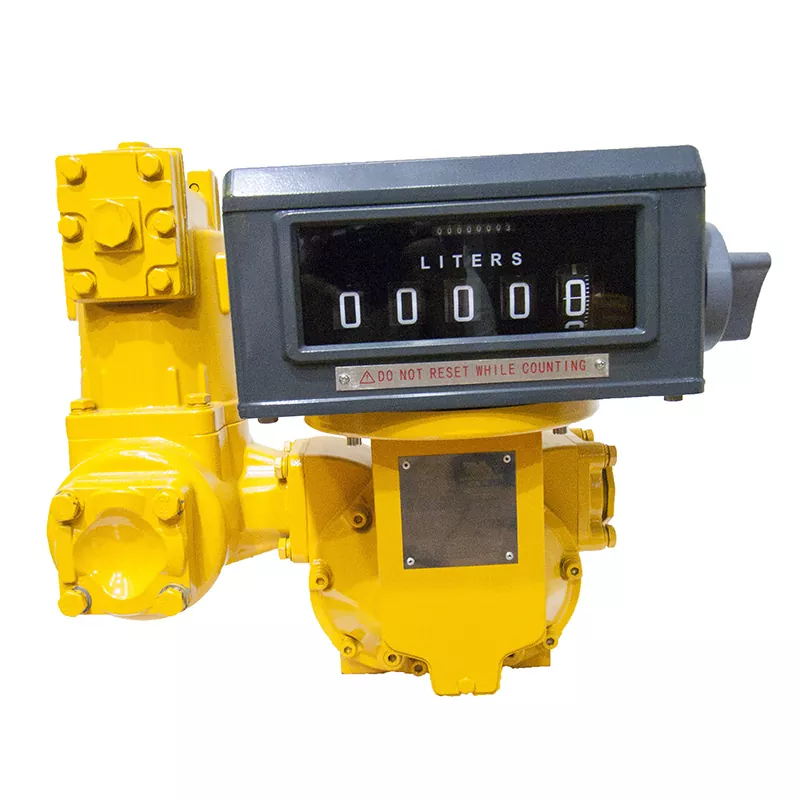

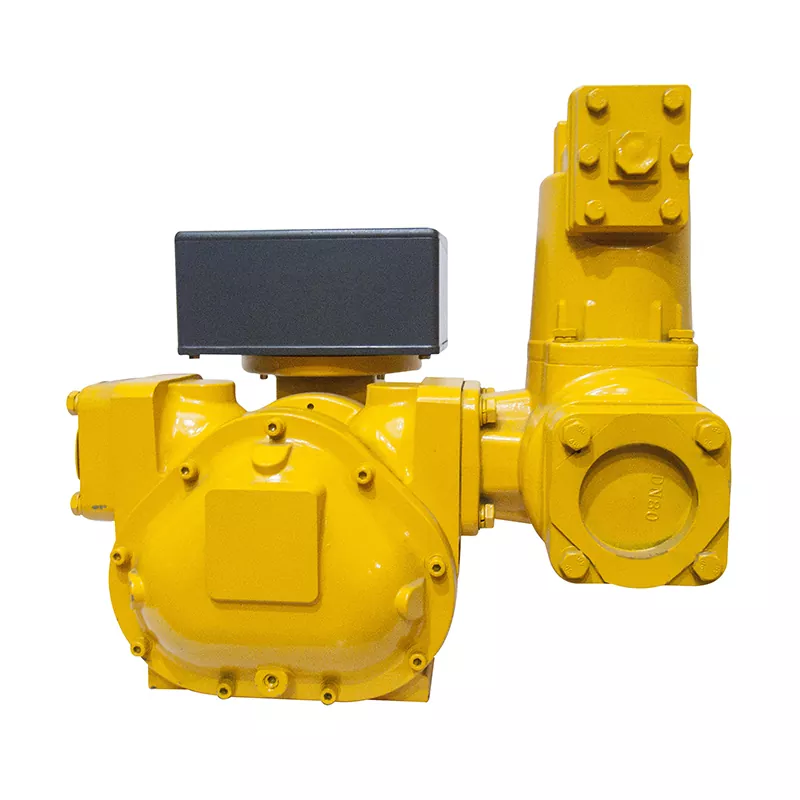

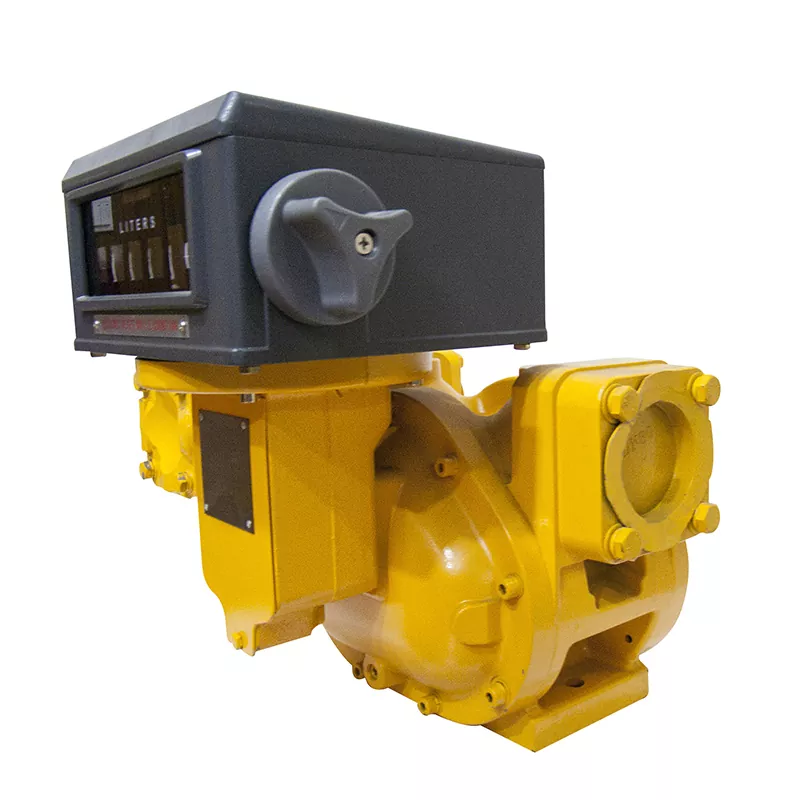

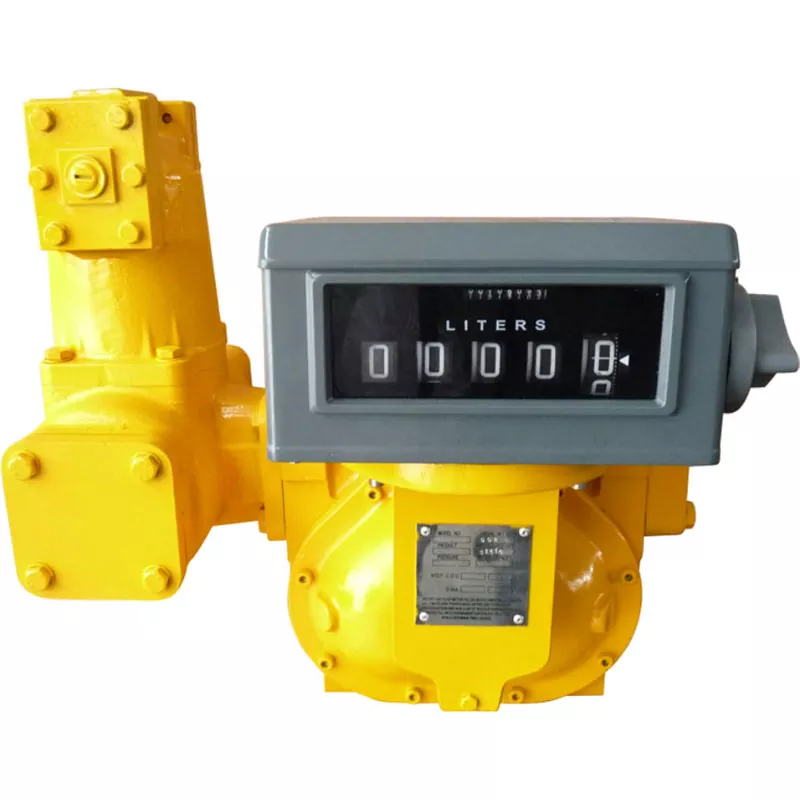

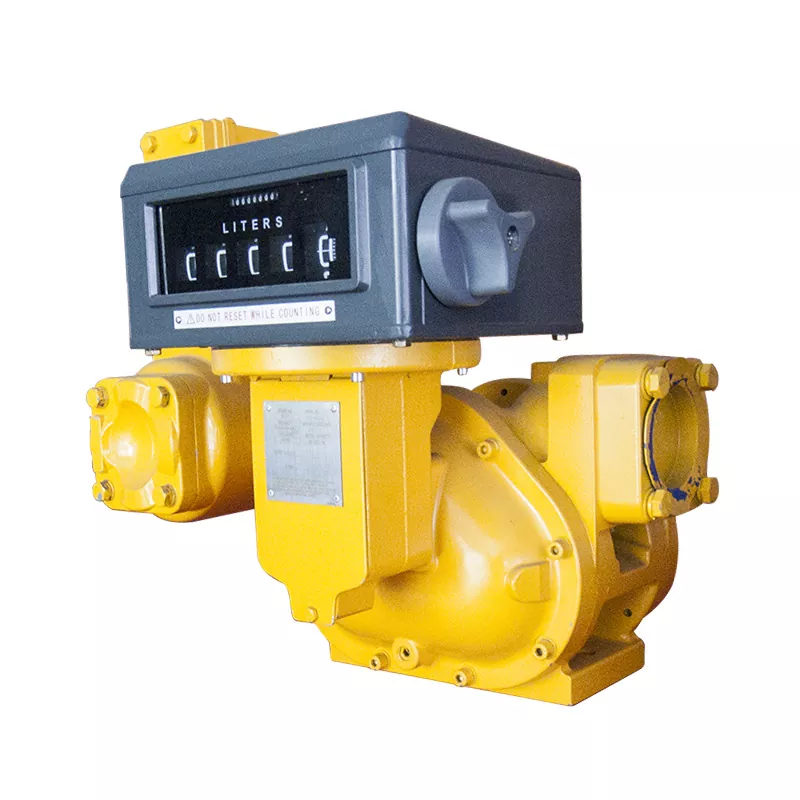

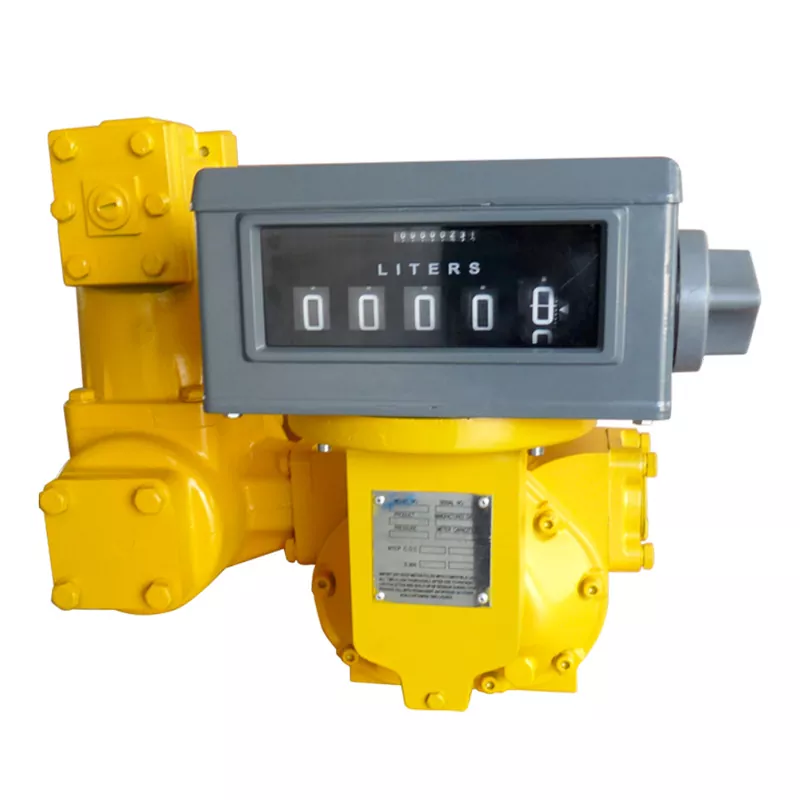

लिक्विड कंट्रोल फ्लो मीटर उच्च-प्रवाह इंधन भरण्यासाठी आणि इंधन पाइपलाइन मीटरिंगसाठी डिझाइन केलेले आहे. या फ्लो मीटरमध्ये फ्लुइड चेंबर समाविष्ट आहे ज्यामध्ये एक ब्लॉकिंग शाफ्ट आणि दोन डिस्प्लेसमेंट शाफ्ट असतात, जे मॅचिंग गीअर्ससह सिंक्रोनाइझेशनमध्ये फिरतात. जेव्हा द्रव चेंबरमध्ये प्रवेश करतो तेव्हा ब्लॉकिंग शाफ्ट दबावाखाली फिरतो, दोन विस्थापन शाफ्ट देखील फिरवतो. नंतर द्रव चेंबरमधून आउटलेटमध्ये वाहतो. या यंत्रणेद्वारे, रेखीय प्रवाह फ्लो मीटरमध्ये रोटेशनल मोशनमध्ये रूपांतरित केला जातो. ब्लॉकिंग शाफ्टच्या रोटेशनची मोजणी करून प्रवाह दर निर्धारित केला जातो आणि हा सिग्नल काउंटरवर प्रसारित केला जाऊ शकतो किंवा प्रक्रियेसाठी संगणकावर पल्स डेटा म्हणून पाठविला जाऊ शकतो.
|
व्यास: |
80mm/3” |
|
अचूकता: |
±0.02% |
|
पुनरावृत्ती करण्यायोग्य सहिष्णुता: |
≤0.10% |
|
प्रवाह दर: |
115~1150L/मिनिट |
|
प्रति क्रांती खंड: |
1.853L |
|
कामाचा दबाव: |
1.0Mpa/150psi |
1.किमान जागा व्यापण्यासाठी संक्षिप्त रचना
2. ऑपरेट आणि देखरेख करण्यासाठी सोपे
3. सुरक्षित आणि विश्वसनीय ऑपरेशन
4.आधुनिक आणि नवीन स्वरूप
5.ब्लॉकिंग आणि डिस्प्लेसमेंट शाफ्टच्या सिंक्रोनाइझ रोटेशनद्वारे अचूक मीटरिंग, रेखीय प्रवाहाला रोटेशनल मोशनमध्ये रूपांतरित करणे
6. काउंटरवर सिग्नल ट्रान्समिशनला किंवा कॉम्प्युटरवर पल्स आउटपुटला सपोर्ट करते
1.रिफायनरीज आणि तेल प्रक्रिया संयंत्रांमध्ये इंधन लोडिंग आणि अनलोडिंगचे मीटरिंग
2.टँकर ट्रक किंवा एलपीजी टँकर वाहतुकीसाठी मीटरिंग
3.मोठ्या ट्रक आणि विमानांसाठी भारी तेल वितरण
