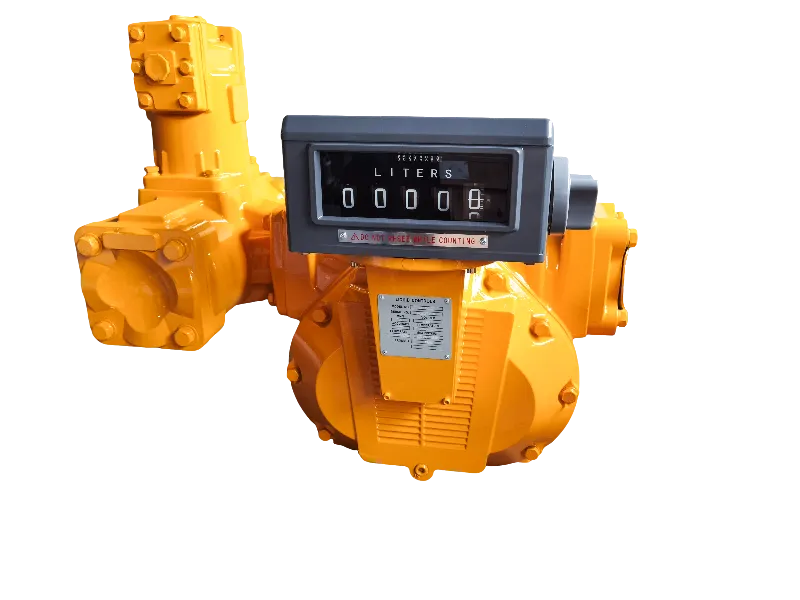

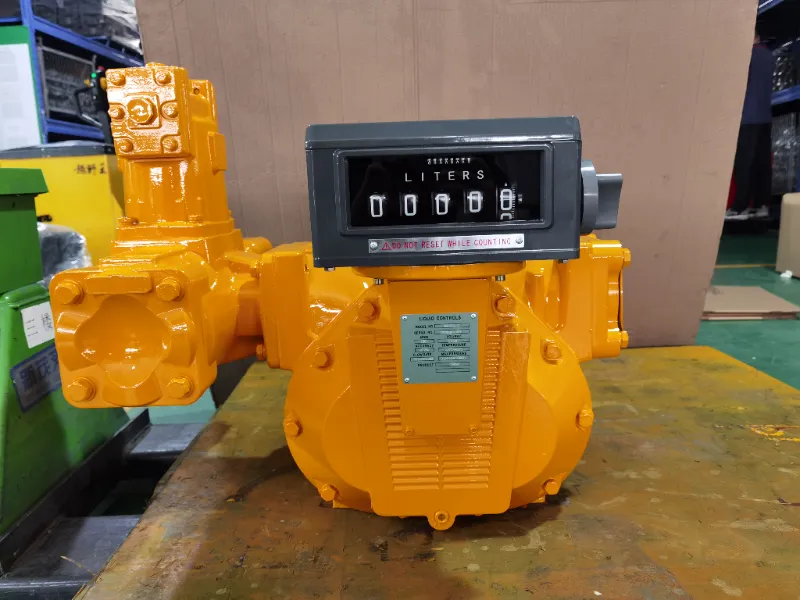

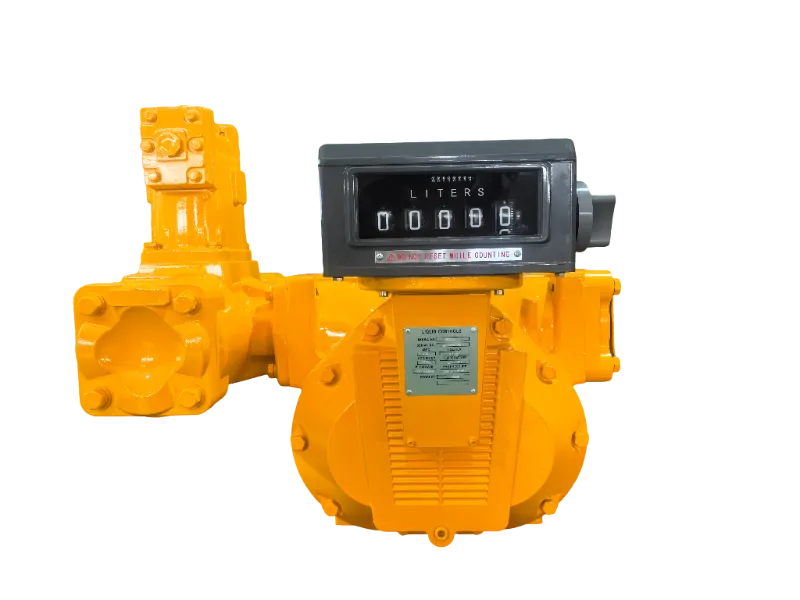

एम सीरीज पाइपलाइन फ्लो कंट्रोल सिस्टीम हे उच्च-प्रवाह इंधन भरण्यासाठी आणि इंधन हस्तांतरण पाइपलाइनसाठी डिझाइन केलेले मीटरिंग सोल्यूशन आहे. या 4 इंच लिक्विड कंट्रोल फ्लो मीटरमध्ये कॉम्पॅक्ट स्ट्रक्चर, सोपे ऑपरेशन, साधी देखभाल, विश्वासार्ह कामगिरी आणि आधुनिक स्वरूप आहे. हे रॉकेल, डिझेल, गॅसोलीन आणि मिश्रित इंधनासाठी योग्य आहे.
या फ्लो मीटरमध्ये अडथळा आणणारा शाफ्ट आणि दोन विस्थापित शाफ्ट जुळणारे गीअर्ससह समक्रमितपणे फिरणारे द्रव कक्ष असतात. द्रव चेंबरमध्ये प्रवेश करतो, अडथळा आणणारा शाफ्ट दबावाखाली फिरतो, दोन विस्थापित शाफ्ट फॉलो करतात आणि द्रव आउटलेटमधून जातो - रेखीय प्रवाह रोटरी मोशनमध्ये बदलतो. 4 इंच लिक्विड कंट्रोल फ्लो मीटर कंप्युटर टर्मिनलवर काउंटर किंवा पल्स सिग्नलद्वारे प्रसारित केलेल्या शाफ्ट रोटेशनमध्ये अडथळा आणण्याच्या आधारावर प्रवाह मोजतो.
पॅरामीटर खालीलप्रमाणे आहे.
| प्रवाह दर | 170L/min -1700L/min |
| प्रति क्रांती खंड | 5.102L/r |
| व्यासाचा | 100 मिमी 4” |
| जास्तीत जास्त कामाचा दबाव | 1.0Mpa/150psi |
| अचूकता | ≤±0.2% |
| पुनरावृत्ती करण्यायोग्य सहिष्णुता | ≤0.1% |
या 4 इंच लिक्विड कंट्रोल फ्लो मीटरमध्ये फ्लुइड चेंबर, ऑब्स्ट्रक्टिंग शाफ्ट, डिस्प्लेसिंग शाफ्ट, सिंक्रोनस गीअर्स आणि काउंटर किंवा पल्स आउटपुट डिव्हाइस असतात. अडथळा आणणारे शाफ्ट आणि दोन विस्थापित शाफ्ट फ्लुइड चेंबरमध्ये एकत्रितपणे कार्य करतात, समक्रमित गियर रोटेशनद्वारे अचूक मीटरिंग साध्य करतात.
4 इंच लिक्विड कंट्रोल फ्लो मीटरमध्ये कॉम्पॅक्ट आणि मजबूत रचना आहे जी सुलभ ऑपरेशन आणि साधी देखभाल सुनिश्चित करते, तसेच इंधन भरणाऱ्या वातावरणात सुरक्षित आणि विश्वासार्ह कामगिरी प्रदान करते. त्याचे अद्वितीय अडथळा आणणारे आणि विस्थापित करणारे शाफ्ट डिझाइन रेखीय द्रव प्रवाहाचे रोटरी गतीमध्ये रूपांतरित करते, प्रवाह दरांच्या विस्तृत श्रेणीमध्ये अत्यंत अचूक मापन सक्षम करते. हे मीटर विशेषत: उच्च-प्रवाह इंधन भरणे आणि पाइपलाइन मीटरिंग ऍप्लिकेशन्ससाठी उपयुक्त आहे, ज्याचे आधुनिक स्वरूप प्रगत इंधन व्यवस्थापन प्रणालीला पूरक आहे. याव्यतिरिक्त, ते विद्यमान नियंत्रण प्रणालींसह अखंड डेटा संकलन आणि एकत्रीकरणासाठी पर्यायी काउंटर किंवा पल्स आउटपुट ऑफर करते.
रिफायनरीज आणि प्रक्रिया संयंत्रांमध्ये इंधन लोडिंग आणि अनलोडिंग मापन
टँकर ट्रक आणि एलपीजी टँकर ट्रान्सफर मीटरिंग
मोठ्या ट्रक आणि विमानांसाठी जड इंधन वितरण.
4 इंच लिक्विड कंट्रोल फ्लो मीटरने सर्व सुरक्षा, वायुवीजन, अग्निसुरक्षा आणि विद्युत मानकांचे पालन करणे आवश्यक आहे. स्थापनेपूर्वी पाईपिंग साफ करणे आवश्यक आहे. थर्मल विस्तार किंवा बाहेरील बाजूच्या ताणामुळे विकृती टाळण्यासाठी मीटर स्थिर प्लॅटफॉर्मवर माउंट करा—थेट पाइपिंगवर नाही. आवश्यक असल्यास इनलेटमध्ये अपस्ट्रीम स्ट्रेनर आणि उभ्या एअर एलिमिनेटर स्थापित करा. स्टार्टअप दरम्यान, हवा काढून टाकण्यासाठी मीटर हळूहळू भरा, काउंटर फिरेपर्यंत आउटलेट व्हॉल्व्ह बंद ठेवा, नंतर द्रव वाहून गेल्यानंतर पूर्णपणे उघडा. मीटर पाच मिनिटांपेक्षा जास्त कोरडे कधीही चालवू नका; रेट केलेल्या प्रवाह श्रेणीमध्ये रहा. योग्य वाल्व बंद दर आणि कार्यात्मक रिलीफ वाल्व्हसह हायड्रॉलिक शॉक आणि थर्मल विस्तार रोखा. प्रवाहाच्या मार्गात हवा, फुगे किंवा वाफ असताना मीटर वापरू नका.
A1: होय. प्रवाहाची दिशा मीटरिंग अचूकतेवर परिणाम करते. रिव्हर्स काउंटिंग आवश्यक असल्यास ड्राइव्ह गियर उलट करा.
A2: MOQ 1 युनिट आहे.
A3: लाकडी केस आणि कार्टन दोन्ही उपलब्ध आहेत - तुम्ही तुमच्या आवडीनुसार निवडू शकता.
