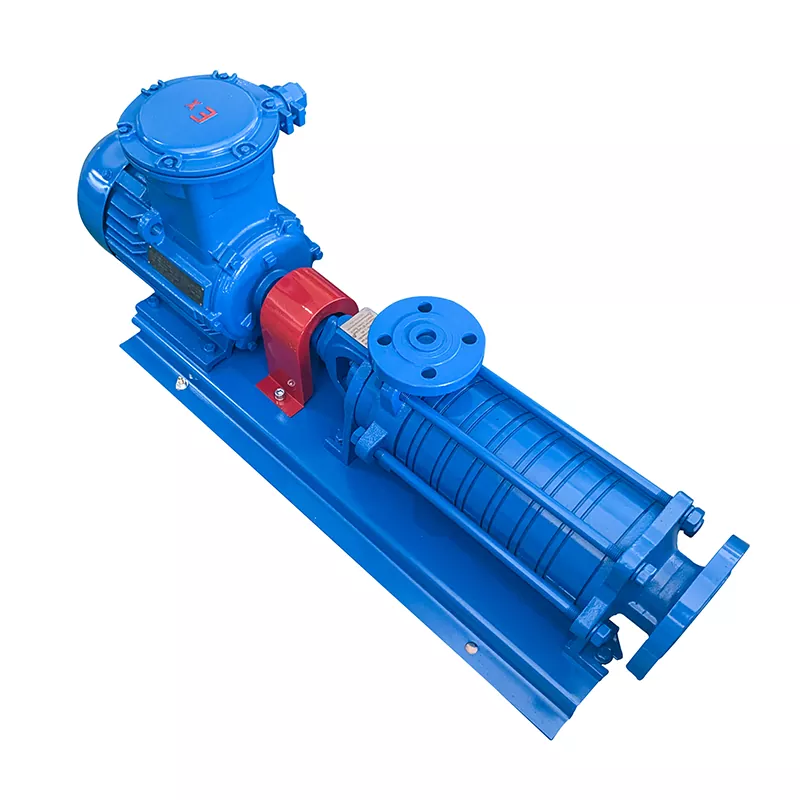

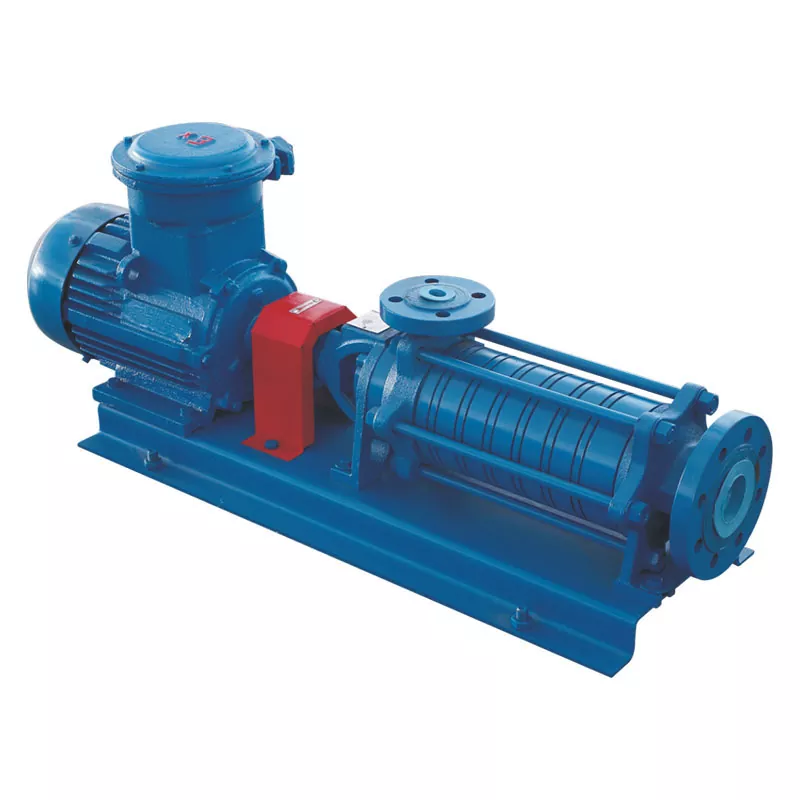

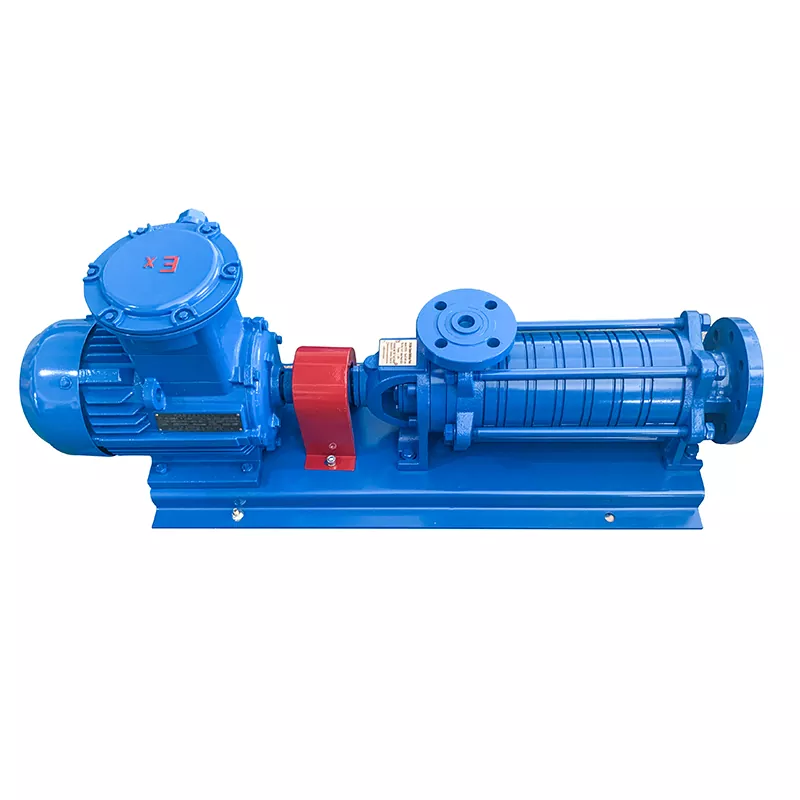

लिक्विफाइड पेट्रोलियम गॅस मल्टीस्टेज पंप हा क्षैतिज डिझाइन आणि 6 टप्पे असलेला एक केंद्रापसारक प्रवाह-चॅनेल पंप आहे. हे बाह्य कूलिंगशिवाय यांत्रिक सीलचा अवलंब करते. सक्शन एंडला प्री-कंप्रेशन टर्बाइनने सुसज्ज असलेला, हा लिक्विफाइड पेट्रोलियम गॅस मल्टीस्टेज पंप कमी NPSH परिस्थितीत उत्कृष्ट कामगिरी करतो, उच्च प्रवाह दर आणि उच्च दाब देतो.
पंपमध्ये चार मुख्य घटक असतात: सपोर्ट सेक्शन, ड्राईव्ह सेक्शन, बेअरिंग्ज आणि सीलिंग घटक. सपोर्ट सेक्शन इनलेट सपोर्ट फ्रेम, फ्रंट गाईड व्हेन स्लीव्ह, गाईड वेन बाफल, रिअर गाइड वेन स्लीव्ह, आउटलेट कनेक्टर, आउटलेट एंड कव्हर आणि आउटलेट सपोर्ट फ्रेम एकत्र करून वर्किंग चेंबर तयार करण्यासाठी टाय बोल्ट वापरतो. ड्राइव्ह विभागात ड्राइव्ह शाफ्ट, फ्रंट-स्टेज इंपेलर, कॉपर इंपेलर आणि पॅरलल की यांचा समावेश होतो - शाफ्ट केंद्रापसारक शक्ती निर्माण करण्यासाठी कीद्वारे इंपेलर चालवतो. बियरिंग्समध्ये फ्रंट गाईड वेन स्लीव्ह बेअरिंग, सिंगल-डिरेक्शन थ्रस्ट बॉल बेअरिंग आणि रोलिंग बेअरिंगचा समावेश आहे. सीलिंग घटक ओ-रिंग आणि यांत्रिक सील बनलेले आहेत. पॅरामीटर खालीलप्रमाणे आहे.
|
रोटेशन दिशा |
ड्राइव्ह शाफ्टच्या टोकाला तोंड देत असताना घड्याळाच्या उलट दिशेने |
|
जास्तीत जास्त कामाचा दबाव |
1.5 एमपीए |
|
गती |
1450 rpm |
|
शक्ती |
4 kW, 380V, 50Hz |
|
सभोवतालचे तापमान |
-20°C ते +60°C |
|
टप्पे |
6 |
या लिक्विफाइड पेट्रोलियम गॅस मल्टीस्टेज पंपमध्ये 6-स्टेज इम्पेलर्ससह क्षैतिज डिझाइनची वैशिष्ट्ये आहेत, उच्च डोके आणि मोठ्या प्रवाहाचे आउटपुट प्रदान करते. यांत्रिक सीलला अतिरिक्त शीतकरण प्रणालीची आवश्यकता नाही, स्थापना आणि देखभाल सुलभ करते. सक्शन एंडवरील प्री-कंप्रेशन टर्बाइन प्रभावीपणे NPSH आवश्यकता कमी करते, खराब सक्शन परिस्थितीतही स्थिर ऑपरेशन सुनिश्चित करते. कॉम्पॅक्ट स्ट्रक्चर आणि सुरळीत ऑपरेशनसह, हे द्रवीभूत पेट्रोलियम गॅस मल्टीस्टेज पंप सतत हेवी-ड्युटी सेवेसाठी योग्य आहे..
हा लिक्विफाइड पेट्रोलियम गॅस मल्टीस्टेज पंप सिलिंडर भरण्यासाठी, जमिनीच्या वरच्या साठवण टाक्यांमधून एलपीजी पंप करण्यासाठी आणि टँकर ट्रक लोडिंग आणि अनलोडिंगसाठी योग्य आहे. हे LPG, रॉकेल, डिझेल आणि इतर द्रवांसह विविध माध्यमे हाताळते.
1.एक 100-जाळी किंवा बारीक गाळणी पंप इनलेटमध्ये स्थापित करणे आवश्यक आहे जेणेकरून मलबा आत जाण्यापासून आणि नुकसान होऊ नये.
2. स्टार्टअप करण्यापूर्वी पंप प्राइम केला पाहिजे - सर्व हवा बाहेर काढली पाहिजे आणि पंप द्रवाने भरला पाहिजे. असे करण्यात अयशस्वी झाल्यास जास्त गरम होणे, कंपन आणि कोरडे धावणे होऊ शकते, ज्यामुळे पंप खराब होऊ शकतो किंवा उपकरणे निकामी होऊ शकतात.
3. स्टार्टअप करण्यापूर्वी मोटर रोटेशन दिशा तपासणे आवश्यक आहे.
4. डिस्चार्ज व्हॉल्व्ह बंद असताना दीर्घकाळ चालणे टाळा, कारण यामुळे पंपचे सेवा आयुष्य कमी होईल.
A1: मोटर तपासा. ठीक असल्यास, जॅमिंगसाठी पंप बॉडीची तपासणी करा – विदेशी वस्तू किंवा 6 टाय बोल्टवरील असंतुलित ताण.
A2: मोटर आणि पंप यांच्यातील संरेखन तपासा - माउंटिंग नट्सचे संरेखन आणि मध्यभागी उंची सुसंगतता तपासा.
A3: मेकॅनिकल सील (नुकसान किंवा चुकीची उंची) तपासा आणि पंप बॉडीची तपासणी करा (क्रॅक किंवा थकलेल्या ओ-रिंग्ज).
