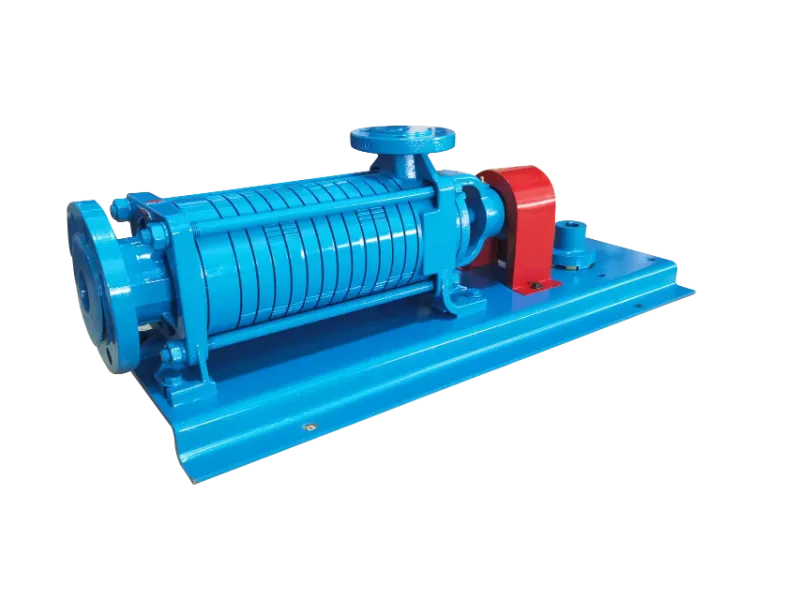

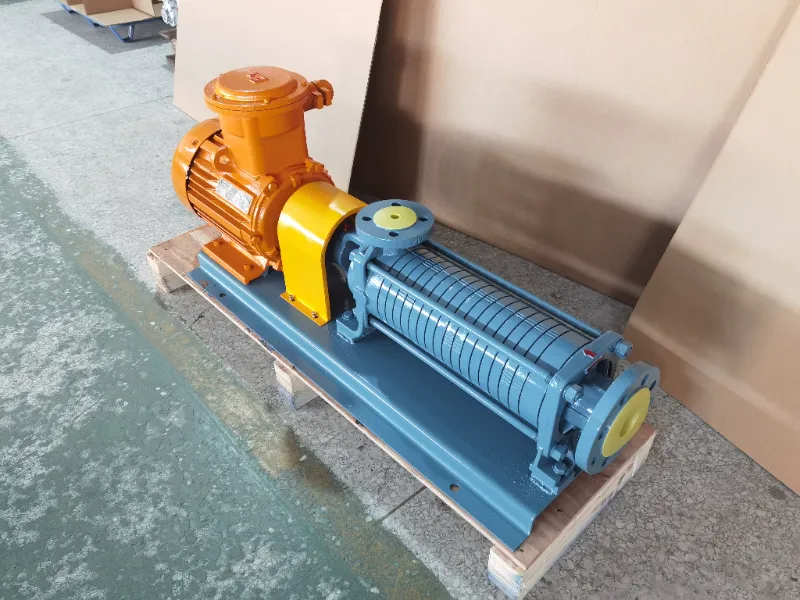

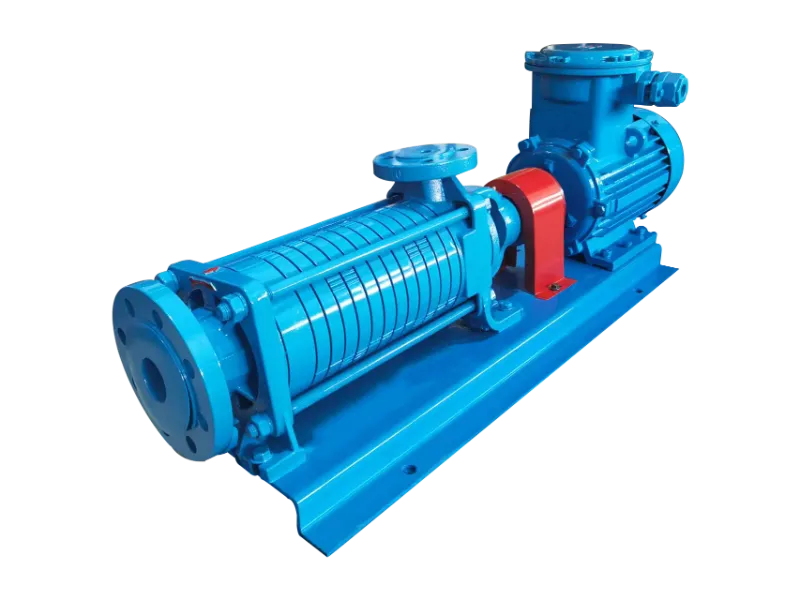

हा एलपीजी मल्टीस्टेज पंप आडव्या 6-स्टेज डिझाइनसह केंद्रापसारक प्रवाह-चॅनेल पंप आहे. हे बाह्य कूलिंगशिवाय यांत्रिक सीलचा अवलंब करते. सक्शन एंडला प्री-कंप्रेशन टर्बाइनने सुसज्ज, हा lpg 6 स्टेज सेंट्रीफ्यूगल पंप कमी NPSH परिस्थितीत उत्तम कामगिरी करतो, उच्च प्रवाह दर आणि उच्च दाब देतो. हे LPG, रॉकेल, डिझेल आणि इतर हलके तेलांसह विविध माध्यमे हाताळते.
पॅरामीटर खालीलप्रमाणे आहे.
| रोटेशन दिशा | ड्राइव्ह शाफ्टच्या टोकाला तोंड देत असताना घड्याळाच्या उलट दिशेने |
| जास्तीत जास्त कामाचा दबाव | 2.0 MPa |
| गती | 1450 RPM |
| शक्ती | 4 kW, 380V, 50Hz |
| सभोवतालचे तापमान | -20°C ते +60°C |
| स्टेज | 6 |
या एलपीजी 6 स्टेज सेंट्रीफ्यूगल पंपमध्ये चार मुख्य विभाग असतात: सपोर्ट, ड्राइव्ह, बेअरिंग्ज आणि सील. सपोर्ट सेक्शनमध्ये इनलेट सपोर्ट फ्रेम, आउटलेट सपोर्ट फ्रेम, फ्रंट गाइड वेन स्लीव्ह असेंब्ली, गाइड वेन बॅफल, गाइड वेन स्लीव्ह असेंबली, आउटलेट कनेक्टर, कव्हर आणि बेअरिंग हाऊसिंग यांचा समावेश आहे - वर्किंग चेंबर तयार करण्यासाठी सर्व टप्प्यांना एकत्र जोडून टाय बोल्टद्वारे सुरक्षित केले जाते. ड्राइव्ह विभागात शाफ्ट, फ्रंट-स्टेज इंपेलर, कॉपर इंपेलर आणि समांतर की असतात. बियरिंग्समध्ये फ्रंट गाईड व्हेन स्लीव्ह बेअरिंग, गाइड वेन स्लीव्ह बेअरिंग आणि रोलिंग बेअरिंग्सचा समावेश होतो. सील ओ-रिंग आणि यांत्रिक सील बनलेले आहेत.
हा एलपीजी 6 स्टेजचा केंद्रापसारक पंप केंद्रापसारक शक्तीच्या तत्त्वावर चालतो. हाय-स्पीड इंपेलर ब्लेड द्रव फिरवतात आणि बाहेर फेकतात, प्रवाह तयार करतात. स्टार्टअप करण्यापूर्वी, व्हॅक्यूम स्थिती स्थापित करण्यासाठी पंप आणि पाइपिंग पूर्णपणे द्रवाने प्राइम केलेले असणे आवश्यक आहे. इम्पेलर फिरत असताना, द्रव केंद्रापसारक शक्तीने बाहेर फेकला जातो, ज्यामुळे इंपेलर केंद्रावर कमी-दाब झोन तयार होतो. वायुमंडलीय किंवा हायड्रॉलिक दाब नंतर स्त्रोतापासून अधिक द्रव पंपमध्ये ढकलतो, सतत हस्तांतरण सक्षम करते.
हा एलपीजी 6 स्टेज सेंट्रीफ्यूगल पंप सिलिंडर भरण्यासाठी, जमिनीच्या वरच्या साठवण टाक्यांमधून एलपीजी पंप करण्यासाठी आणि टँकर ट्रक लोडिंग आणि अनलोडिंगसाठी योग्य आहे. हे LPG, रॉकेल, डिझेल आणि तत्सम हलके हायड्रोकार्बन्स यांसारखी माध्यमे हाताळते.
पंप इनलेटवर 100-जाळी किंवा बारीक गाळणे स्थापित करणे आवश्यक आहे.
स्टार्टअप करण्यापूर्वी पंप प्राइम केला पाहिजे - कोरडे चालू टाळण्यासाठी द्रव भरा आणि सर्व हवा बाहेर काढा.
स्टार्टअप करण्यापूर्वी मोटार रोटेशन दिशा तपासा.
डिस्चार्ज वाल्व बंद करून दीर्घकाळापर्यंत ऑपरेशन टाळा.
A1: मोटर तपासा आणि जॅमिंगची तपासणी करा (विदेशी वस्तू किंवा असंतुलित टाय बोल्ट).
A2: संरेखन तपासा - माउंटिंग नट्स आणि मध्यभागी उंचीची सुसंगतता तपासा.
A3: यांत्रिक सील (नुकसान किंवा चुकीची उंची - मानक 2.5mm±0.5mm) तपासा आणि O-रिंग्जची तपासणी करा.
